Kuchnia z płaszczem wodnym Moravia 91100-V prawa/lewa

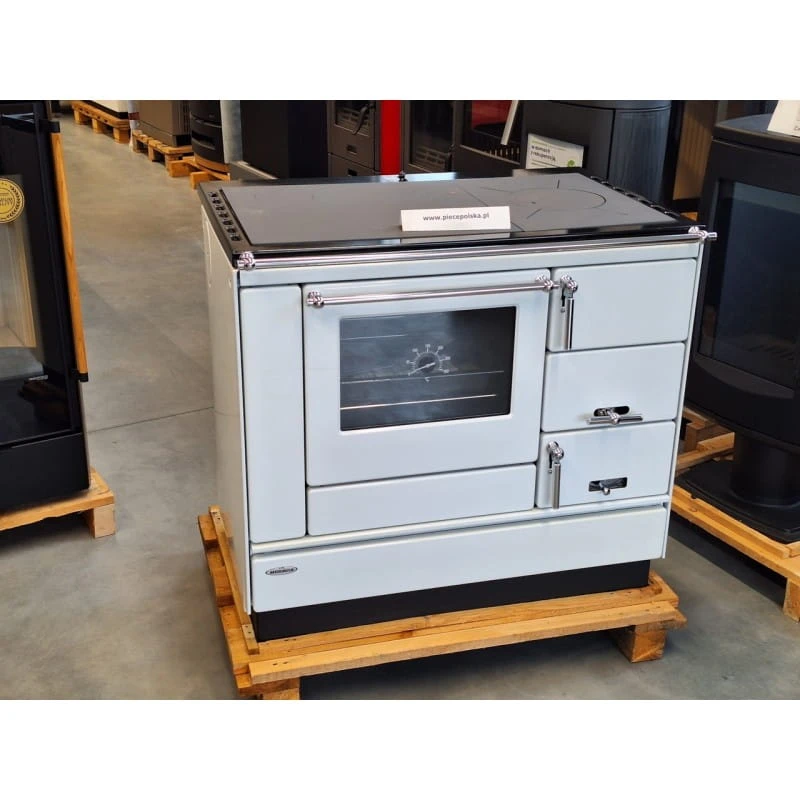

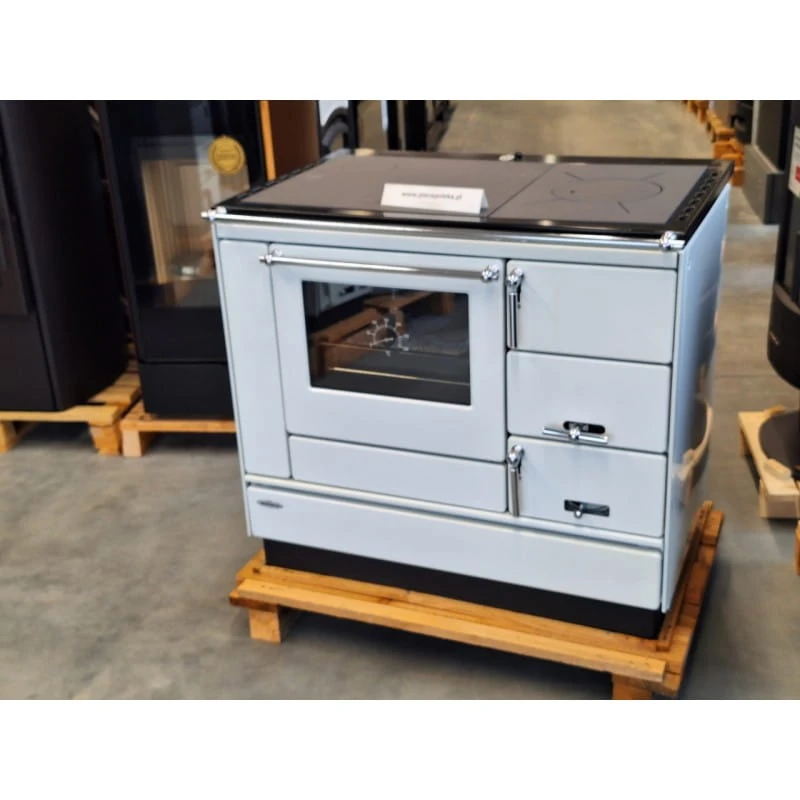

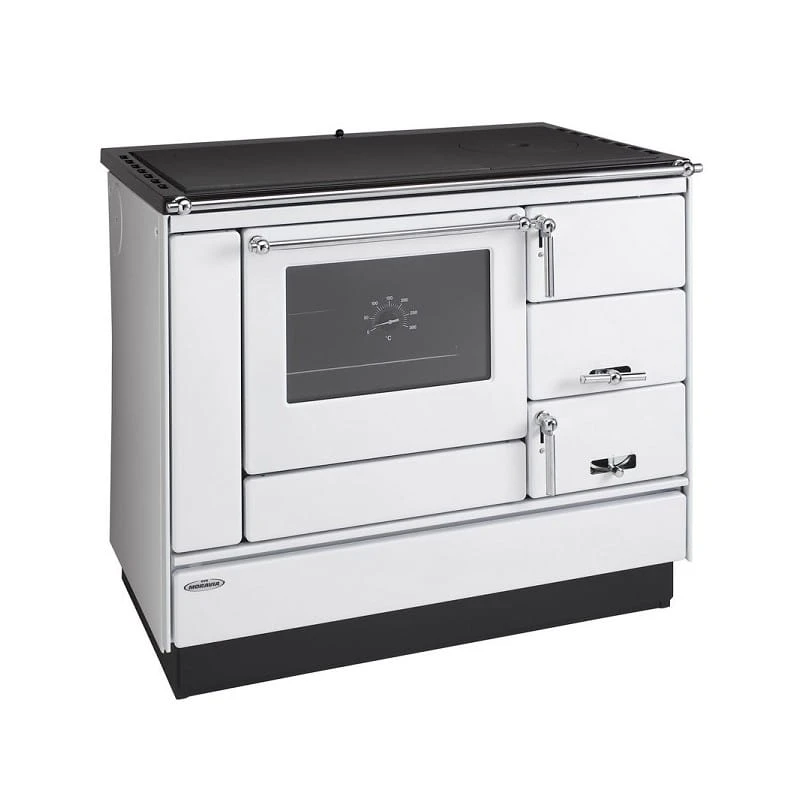

Kuchnia węglowa z płaszczem wodnym Moravia 91100-V biały + chromowane elementy

Kuchnia spełnia wymagania Ekoprojektu

Dane techniczne :

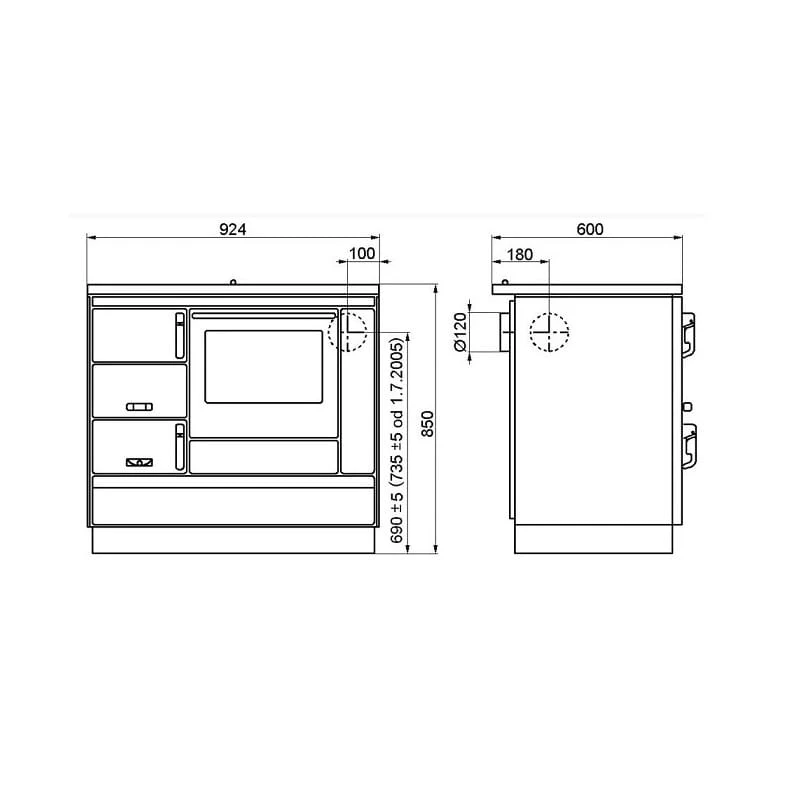

Wymiary ( szer. x wys. x głęb. ) : 924 x 850 x 600 mm
Waga : 140 kg
Wymiary przestrzeni paleniskowej ( szer. x wys. ) : 190 x 130 mm
Wymiary komory spalania : wersja letnia / wersja zimowa ( patrz tekst poniżej )
Wymiary piekarnika ( szer. x wys. x głęb. ) : 400 x 294 x 482 mm

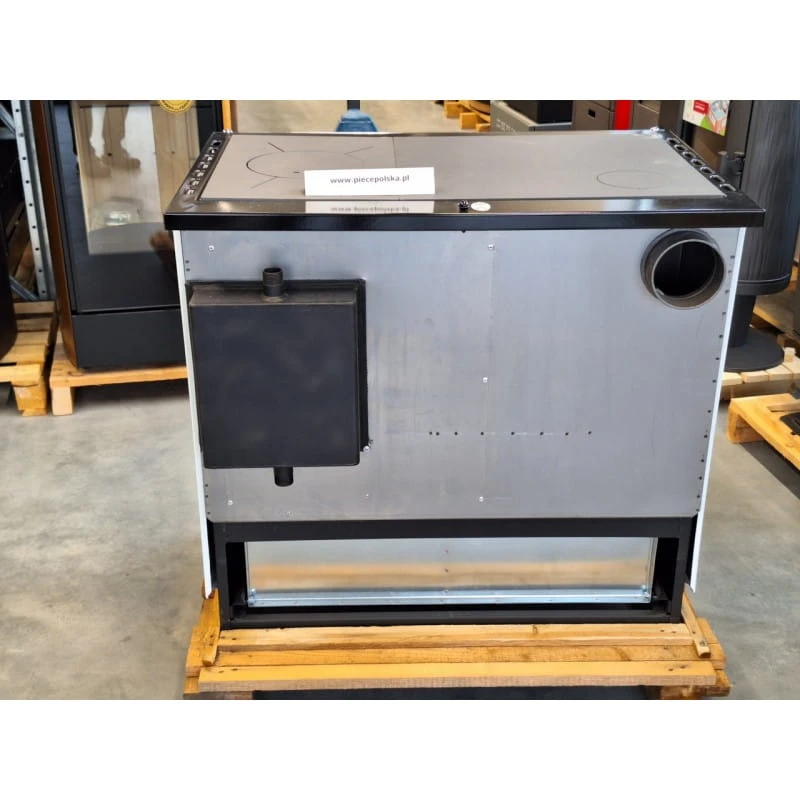

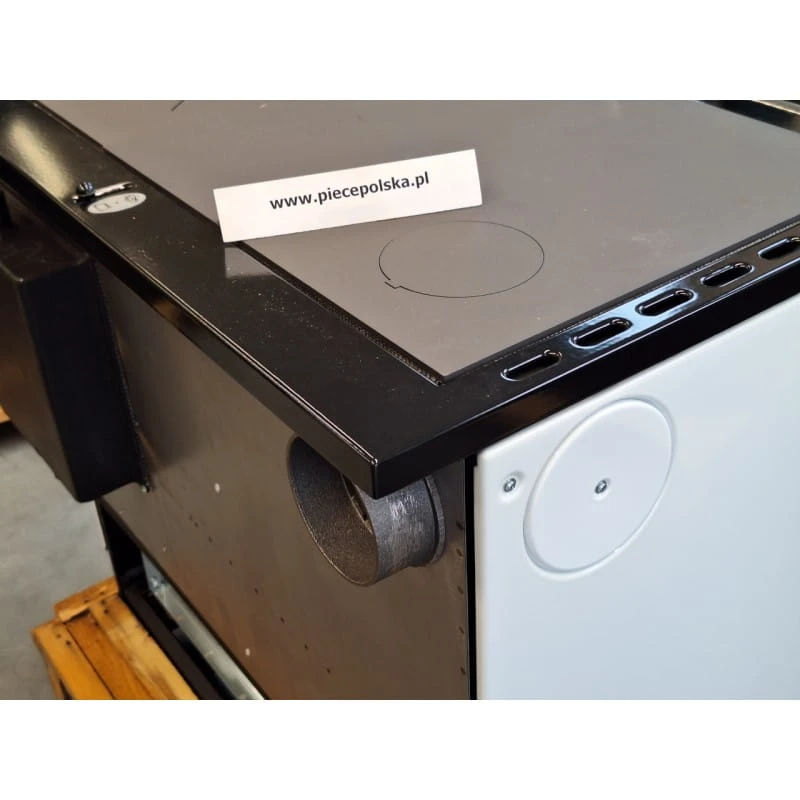

Średnica wyjścia spalin : 120 mm ( z tyłu , z góry lub z boku )
Palenisko : stal + szamot
Ogrzewana kubatura : 60 - 150 m3
Moc nominalna : 10 kW

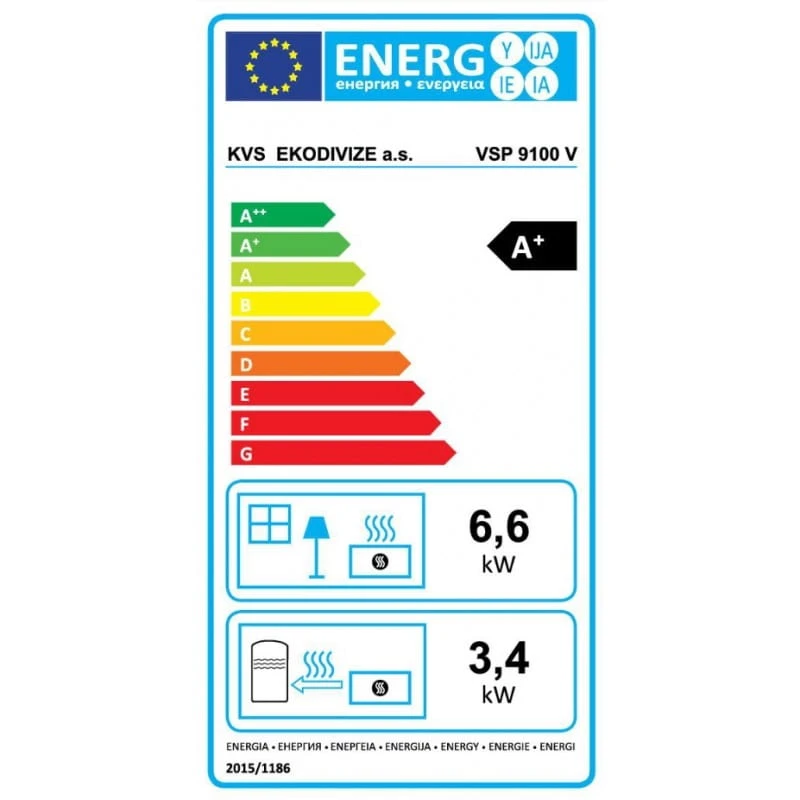

Moc oddawana do wody : 3,4 - 7 kW
Moc oddawana do pomieszczenia : 5,5 kW

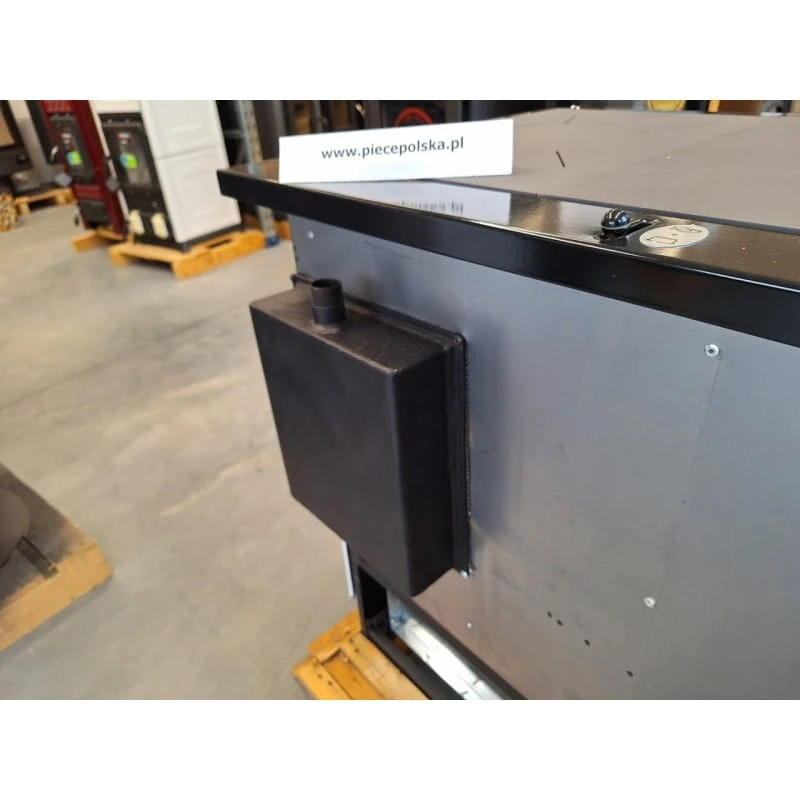

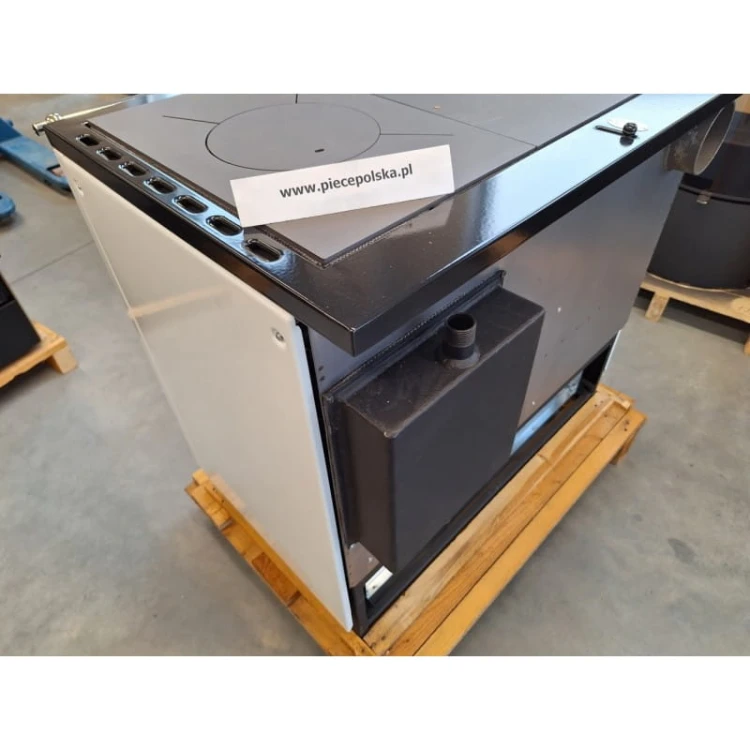

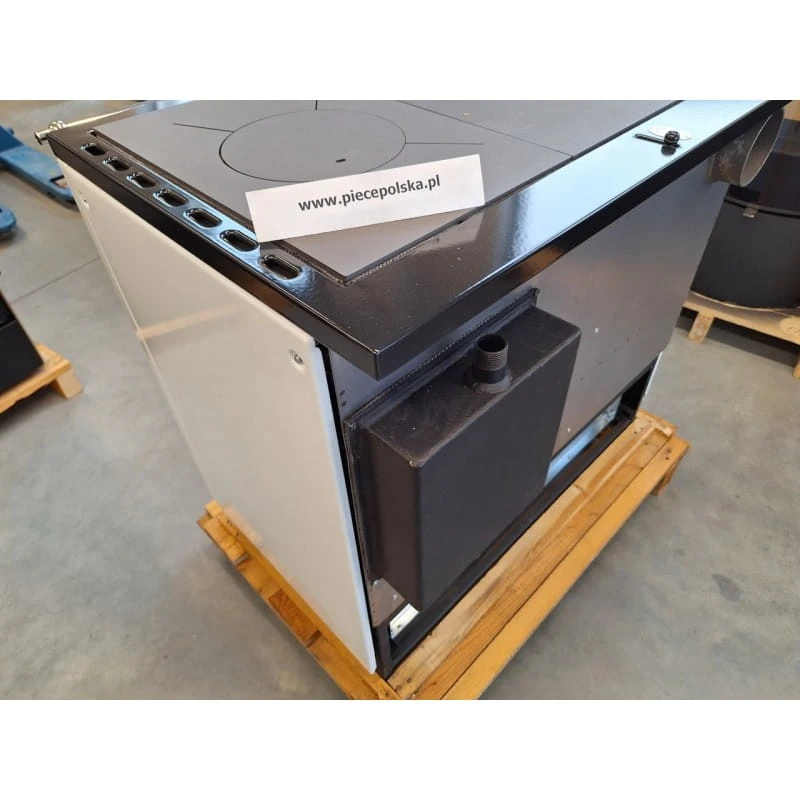

Pojemność płaszcza wodnego : 10 L
Ciśnienie robocze : układ otwarty
Optymalna temperatura pracy : 70° - 75°C
Średnica króćców wodnych : 1 cal
Powietrze pierwotne : tak
Powietrze wtórne : tak
Wydajność : 81,7 %
Średnie zużycie paliwa : 2 - 3 kg/h

 Pozostałe dane techniczne :
- wysokość do środka krawędzi przewodu dymowego : 735 ± 5 mm
- paliwo : węgiel kamienny, drewno , brykiet
- kuchnia nie jest wyposażona w pokrywę górną

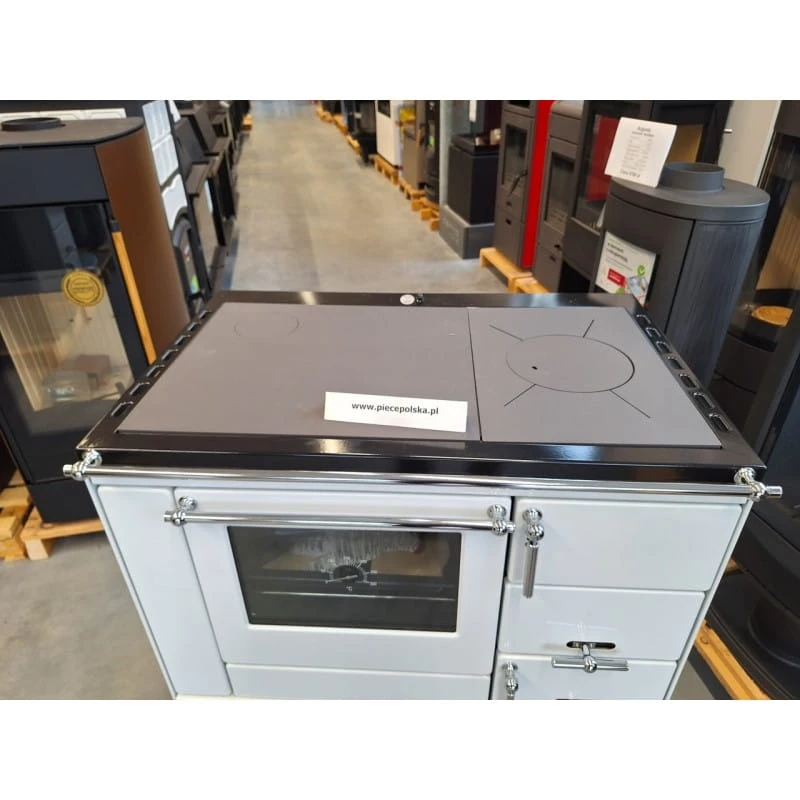

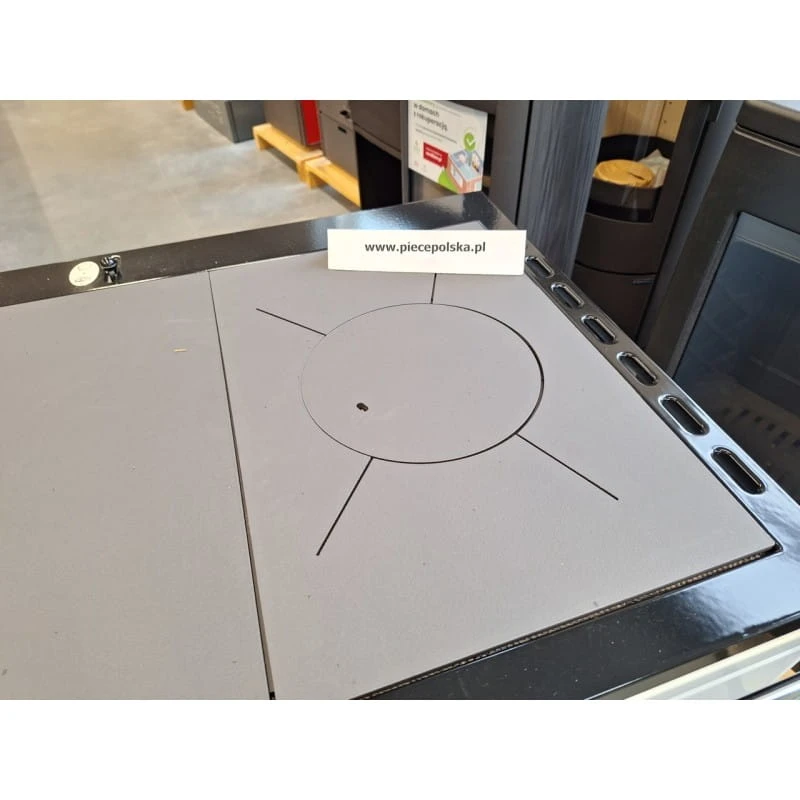

- wykonanie płyty grzewczej : płyta stalowa z fajerką nad paleniskiem + płyta stalowa nad piekarnikiem
- minimalny ciąg : 12 Pa

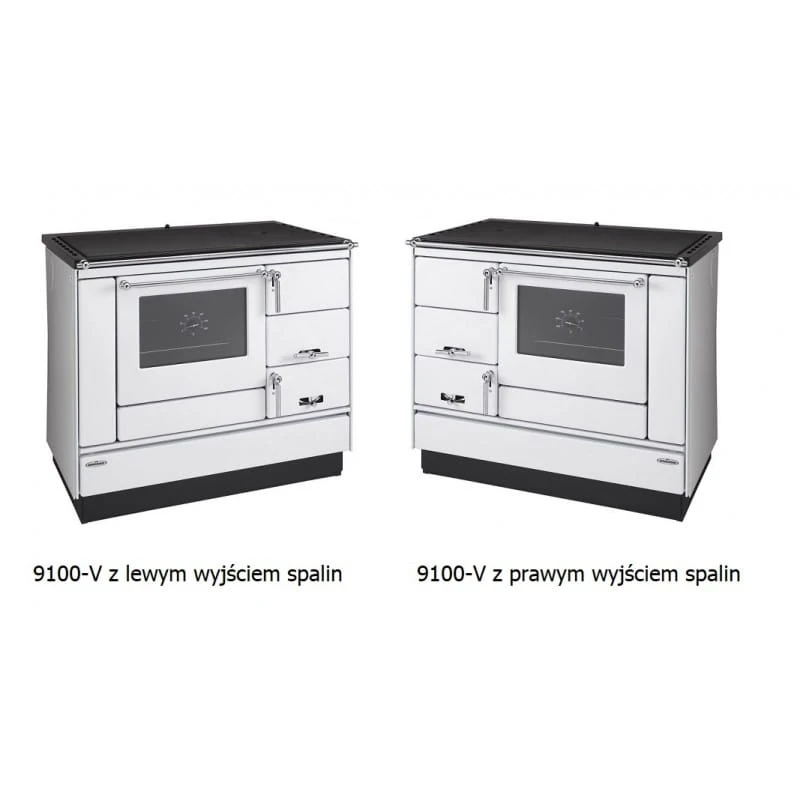

Kuchnia dostępna w następujących wersjach :
wyjście spalin z lewej strony ( palenisko z prawej strony , piekarnik z lewej strony )
wyjście spalin z prawej strony ( palenisko z lewej strony , piekarnik z prawej strony )
kolor biały ( powierzchnia emaliowana + wykończenia chrom )

Kuchnia posiada duże palenisko łatwo przestawiane na pracę letnią i zimową
(dwa ruszty, górny ruszt wyjmowany, po jego wyjęciu palenisko zwiększa się dwukrotnie
dolny jest rusztem ruchomym )

Gwarancja jakości i wytrzymałości :
- płaszcz wodny przed zamontowaniem do pieca przechodzi test na szczelność ,
  przez min 6 godzin poddawany jest stałemu naciskowi ciśnienia o wartości 6 atmosfer
- płaszcz wykonany jest z blachy kotłowej g/w o grubości 4 mm P265GH
- układ instalacji centralnego ogrzewania z kuchnią wodnym musi być zabezpieczony
  otwartym naczyniem wzbiorczym kompensującym
  wzrost objętości wody w instalacji w czasie wzrostu jej temperatury, bez możliwości wzrostu ciśnienia.

Najważniejsze cechy produktu :
- duża moc
- duże palenisko łatwo przestawiane na pracę letnią i zimową (dwa ruszty, górny ruszt wyjmowany, po jego wyjęciu palenisko zwiększa się dwukrotnie)
- duży piekarnik doskonale piekący
- ruchomy ruszt

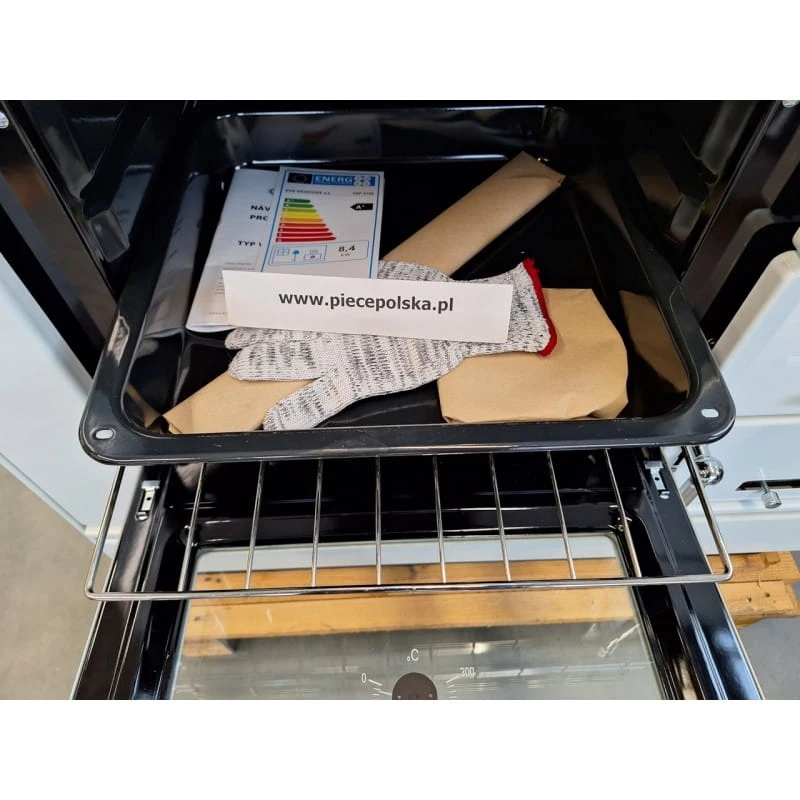

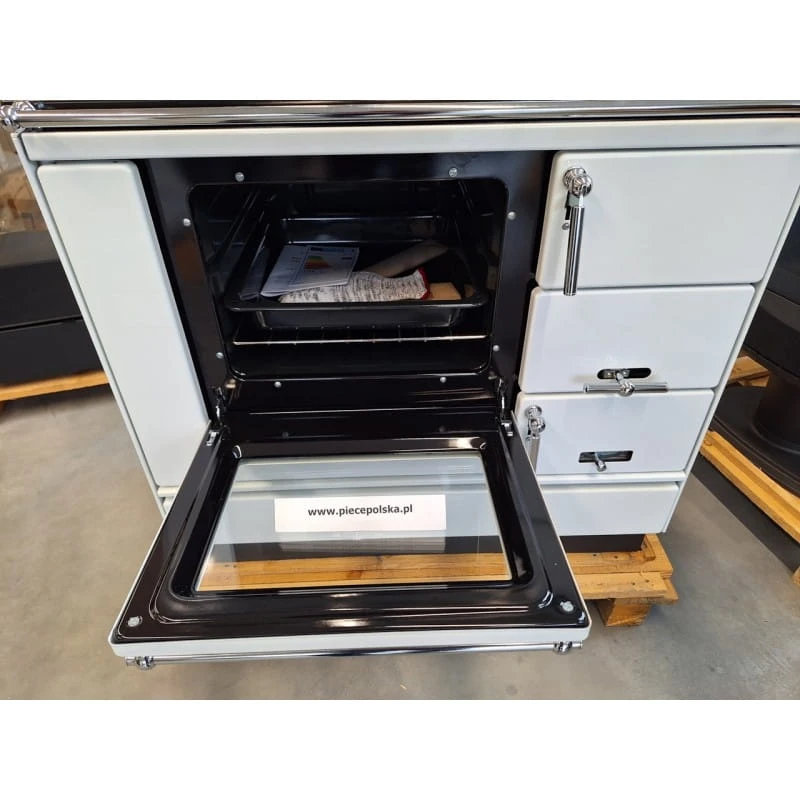

- oszklone drzwiczki piekarnika z termometrem
- możliwość podłączenia do komina od tyłu lub z boku, ewentualnie z płyty grzewczej

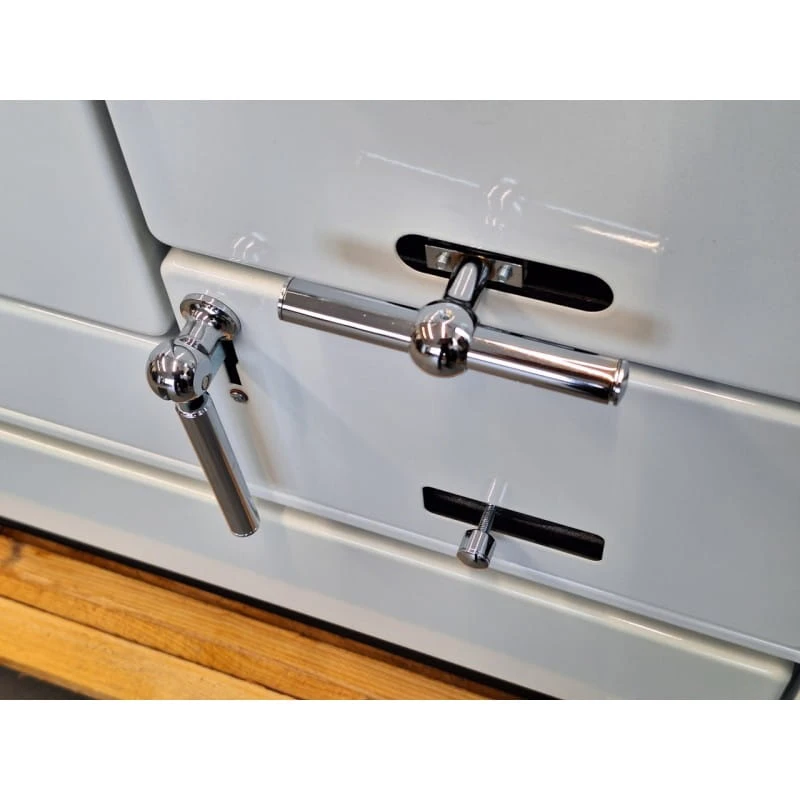

- wygodna regulacja przepływu spalin i mocy
- duża szuflada na opał
- nowoczesny design, który umożliwia umieszczenie pieca na przykład w zestawie kuchennym
- wykonanie lewe lub prawe
- uwaga: w razie płyty ceramicznej – możliwość podłączenia do komina tylko z boku lub z tyłu
- niniejszy piec można podłączyć do systemu centralnego ogrzewania i ogrzewania wody użytkowej, np. w domu rodzinnym (na ok. 3 grzejniki i bojler 60 l).
- zdolność grzewcza min. 125 – 150 m³.

Kuchnia TP 9103 to czeska kuchnia przeznaczona do gotowania i pieczenia potraw w domach oraz do ogrzewania pomieszczenia, w którym się znajduje wg normy EN12815:2004 oraz PN-EN13240:2002. W standardzie dostępna jest w wersji lewej lub prawej i w kolorze białym. Elementy wykończenia takie jak rączka piekarnika, uchwyty wykonane są z plastiku. Kuchnia przystosowana jest do spalania węgla kamiennego, brunatnego, drewna kawałkowego i odpadowego . Zalecana długość drewna 200-330 mm.

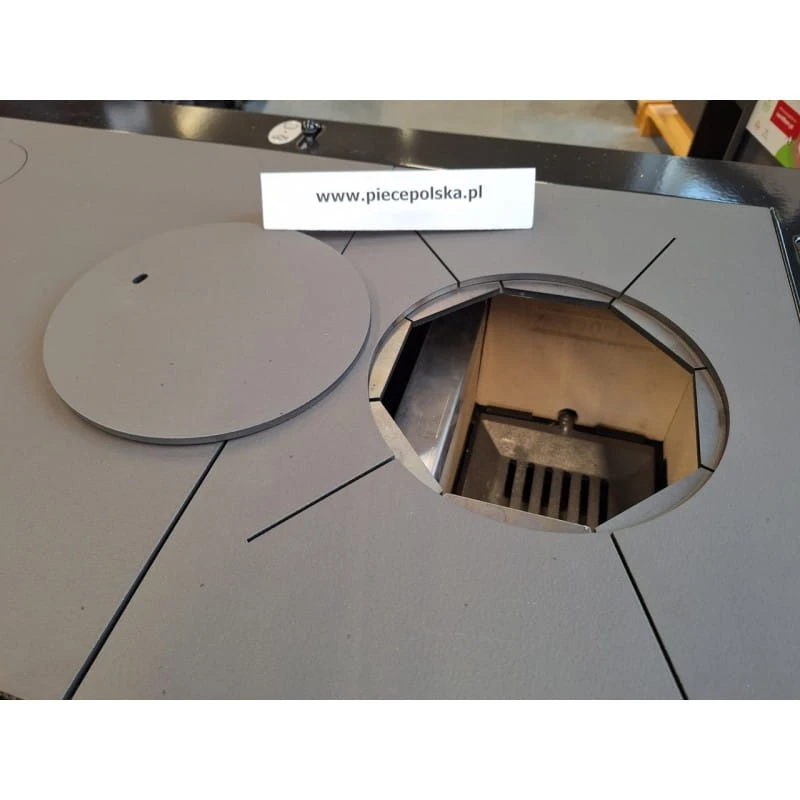

Płytę wierzchnią ma żeliwną o powierzchni grzewczej 0,37 m2. Składa się ona z dwóch części: z płyty z otworem umieszczonej bezpośrednio nad paleniskiem i przeznaczonej do szybkiego gotowania i z drugiej płyty grzewczej, na której występuje niższa temperatura, służącej do gotowania na wolniejszym ogniu lub do utrzymywania odpowiedniej temperatury potraw. W opcji może być wyposażona w szklano-ceramiczną płytę grzewczą, podnoszącą jej standard wizualny i estetyczny.

Z wierzchnią płytą stalową ma możliwość podłączenia do komina z tyłu, z obu ścian bocznych (w wersji lewej lub prawej), ewentualnie z płyty grzewczej. Gdy posiada na wyposażeniu szklano-ceramiczną płytę grzewczą, nie ma możliwości podłączenia do komina od góry z tej płyty. Kuchnia ta - mając wiele możliwości podłączenia do komina - i występując w wersji lewej i prawej, nie sprawia kłopotów przy przyłączaniu jej do przewodu dymowego. Posiada regulację przepływu spalin i mocy.

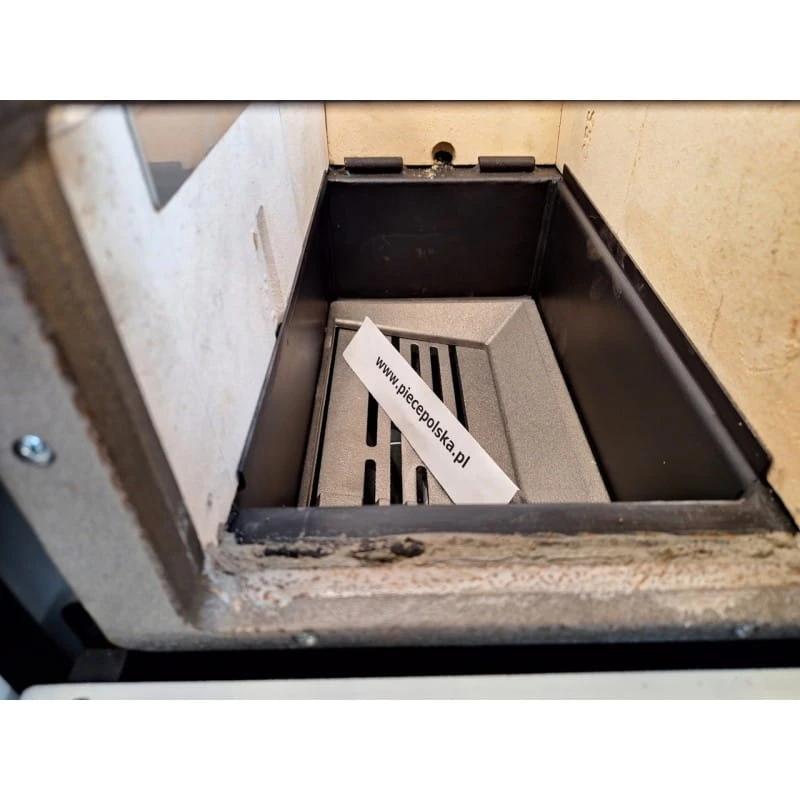

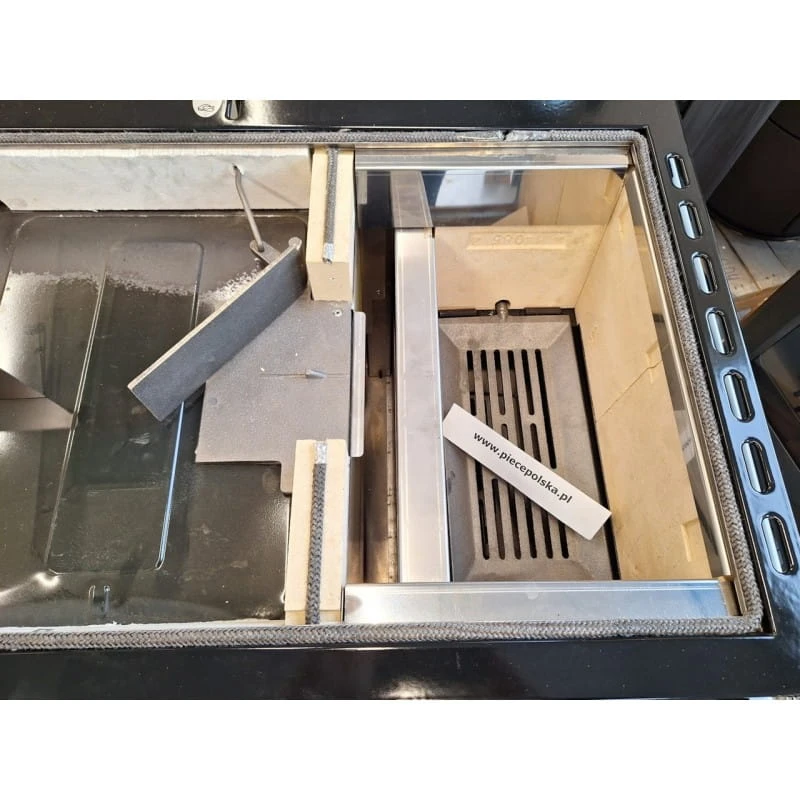

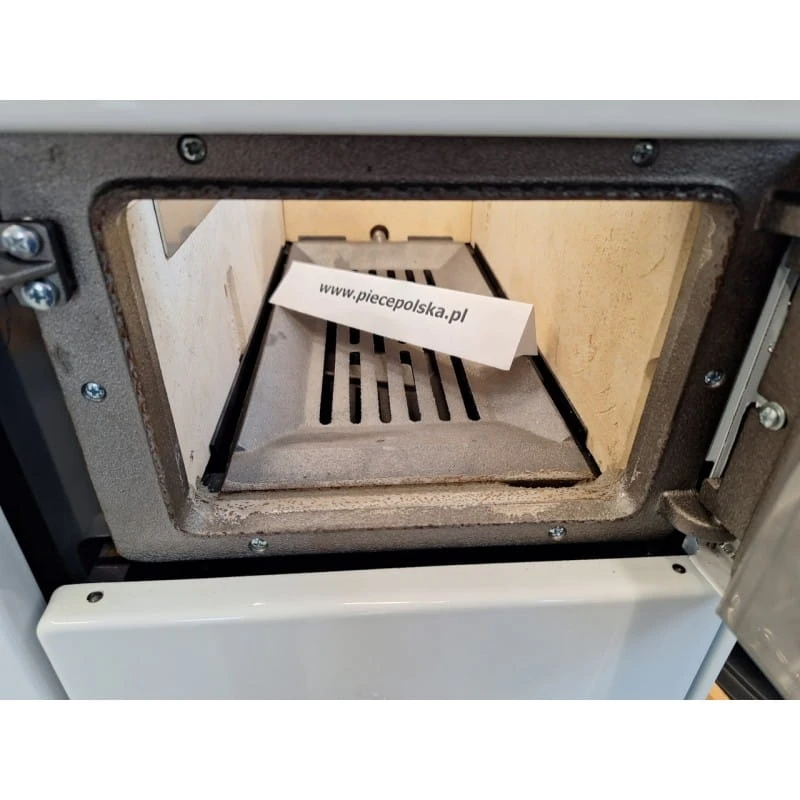

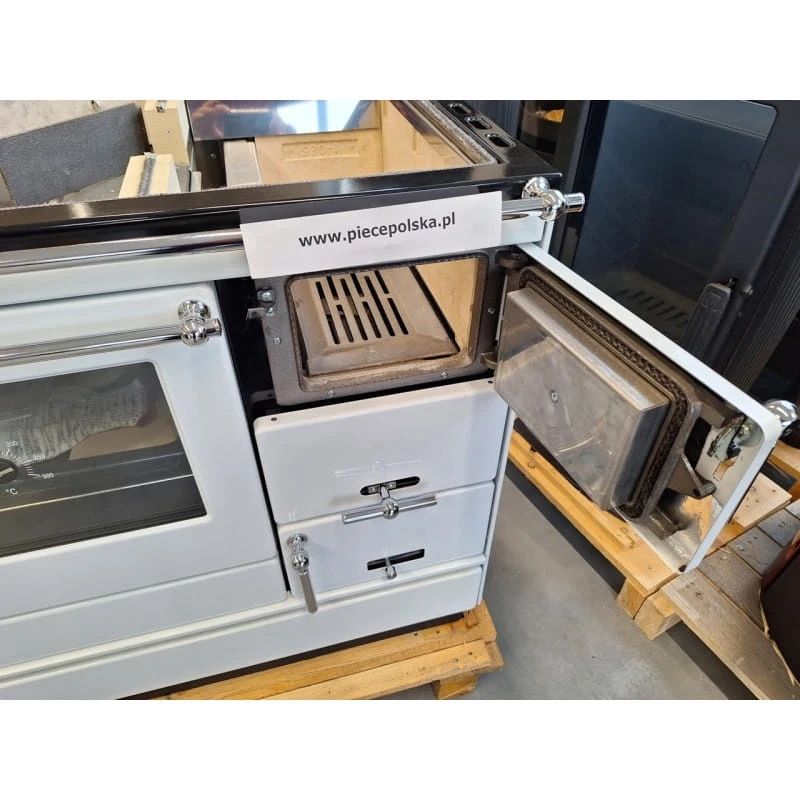

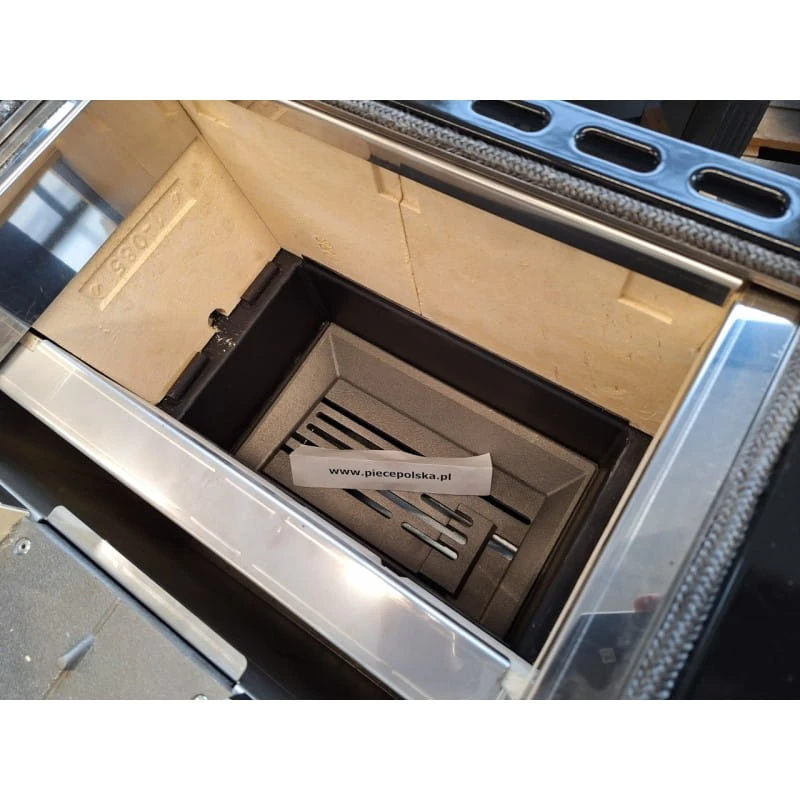

Urządzenie wyposażone jest w dwa ruszty: górny (wyjmowany) i dolny (ruchomy-wstrząsany i obracany). Górny ruszt jest umieszczony na takiej wysokości, aby załadowana ilość opału była optymalna do gotowania lub pieczenia w okresie letnim. W okresie zimowym zaleca się wyjęcie rusztu górnego w celu powiększenia komory spalania, a przez to zwiększenia mocy ogrzewczej urządzenia i wydłużenia jego autonomii spalania. Spalanie paliwa odbywa się wtedy na ruszcie dolnym, którym można potrząsać przy pomocy zewnętrznej dźwigni rusztu. Rusztowanie przeprowadza się w celu usunięcia niepalnych pozostałości paliwa do popielnika, co poprawia dopływ powietrza pierwotnego do komory spalania. Rusztowanie wykonuje się poprzez przesuwanie rękojeści dźwigni rusztu w przód i w tył. Ruchomy ruszt skutecznie zastępuje ręczne przegrzebywanie pogrzebaczem. Większe, niedopalone części szlaki, które nie mogą przedostać się poprzez ruszt, usuwa się, po wygaśnięciu ognia, poprzez obrócenie rusztu za pomocą tej samej ruchomej rękojeści dźwigni. Szlaka spada wtedy do popielnika, skąd jest usuwana.
Dzięki wyjmowanemu górnemu rusztowi możliwa jest łatwa konwersja kuchni z wersji zimowej na letnią i odwrotnie. Zmniejszając, na koniec sezonu grzewczego, komorę spalania, poprzez wstawienie górnego rusztu, zmniejszamy moc ogrzewczą kuchni, a zwiększamy moc potrzebną do gotowania potraw.

Wymiary paleniska w wersji letniej : szerokość 200 mm, wysokość 220 mm, głębokość 380 mm.
Wymiary paleniska w wersji zimowej : szerokość 200 mm, wysokość 360 mm, głębokość 380 mm.

Urządzenie można utrzymywać w stanie gotowości bez konieczności ponownego rozpalania (praca stałopalna) w następujący sposób: po wytworzeniu podstawowej warstwy palącego się paliwa dopełnia się przestrzeń zasypu, dźwignię z tyłu kuchni ustawia się w pozycji pieczenie oraz zamyka dopływ powietrza. Czas stałopalności zależy od warunków lokalnych, instalacji kominowej, rodzaju paliwa itp.

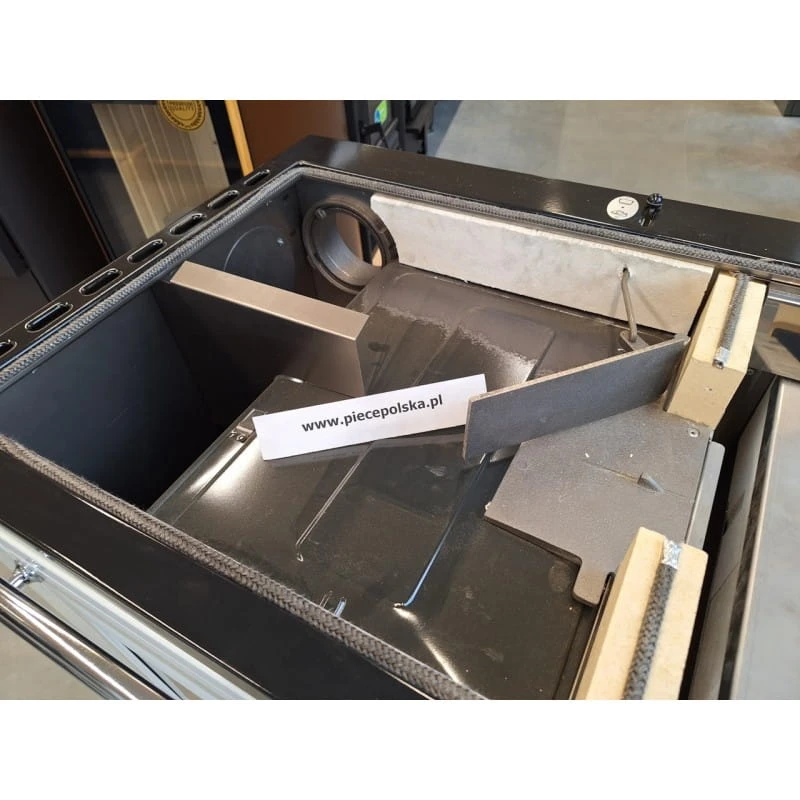

Po pewnym czasie użytkowania urządzenia na paliwa stałe, na jego ściankach kanałów odprowadzających spaliny, szczególnie w odcinkach bardziej wychłodzonych, dochodzi do odkładania się smoły drzewnej (węglowej) i innych zanieczyszczeń. Powoduje to pogorszenie ciągu w urządzeniu, a przez to kłopoty z rozpalaniem oraz pogorszenie sprawności spalania, szczególnie przy korzystaniu z piekarnika (izolacyjne właściwości smoły drzewnej tłumiące przekazywanie ciepła). Aby temu zapobiec, należy okresowo czyścić wszystkie elementy wnętrza kuchni z którymi stykają się spaliny. Największym problemem jest wybranie po każdorazowym czyszczeniu opadniętych zanieczyszczeń z dna tych (często wąskich) kanałów. Ta kuchnia ma bardzo dobrze rozwiązany ten problem. Pod piekarnikiem posiada poziomą pokrywę zakrywającą otwór do wymiatania, przez który wygodnie i bezproblemowo można usunąć wszelkie luźne zanieczyszczenia opadłe podczas okresowego czyszczenia wnętrza kanałów spalinowych, po wcześniejszym zdjęciu płyty grzewczej. Za pomocą tego otworu do wymiatania można dokładnie oczyścić również dolną powierzchnię piekarnika. Dzięki takiemu rozwiązaniu, wszystkie ścianki piekarnika można utrzymywać bezproblemowo w stanie niezmiennie wysokiej sprawności grzewczej.

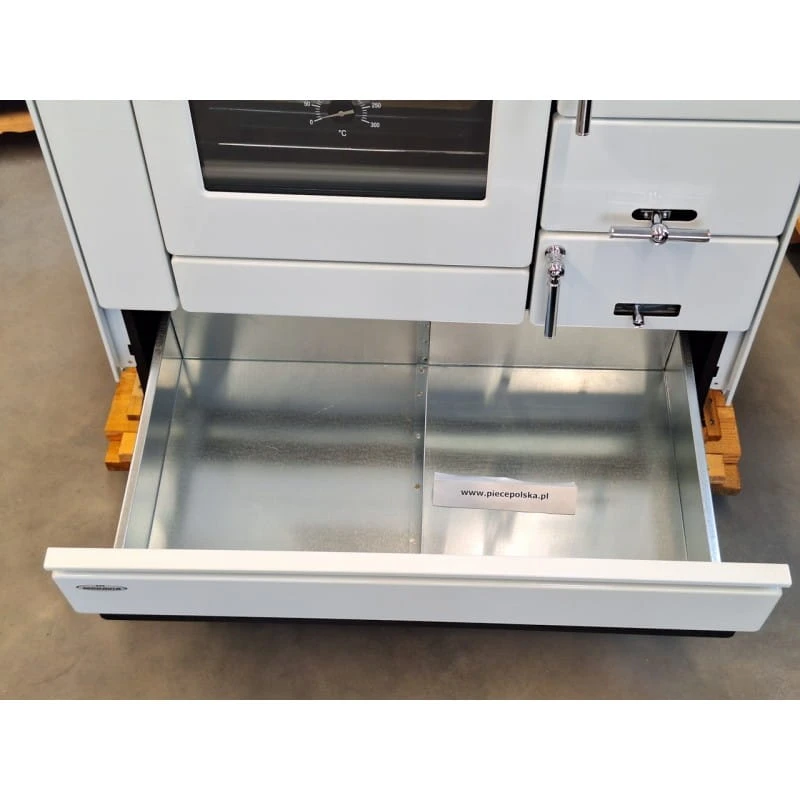

Duża szuflada na paliwo, umieszczona w dolnej części kuchni, przyczynia się do lepszego utrzymywania porządku wokół urządzenia grzewczego, a obszerny przeszklony piekarnik z termometrem pozwoli cieszyć się wypiekami nawet licznej rodzinie.
